4 вопроса о проектировании мансардного этажа

С помощью мансарды можно значительно увеличить полезную площадь одноэтажного дома. Здесь часто организуют дополнительное место для отдыха, творческой работы и уединения. Однако спланировать это нестандартное помещение не так просто. Для комфортного обустройства мансарды требуются знания и использование специальных конструкционных решений.

Наиболее широко мансарды востребованы в одноэтажных домах со скатной крышей. Кровельную конструкцию при этом утепляют, а потолок делают с помощью наклонной крыши. В результате без серьезной реконструкции удается увеличить жилую площадь дома. Самонесущая стропильная система открывает возможности свободной планировки. И на мансардах можно как обустроить большой зал, так и разделить пространство легкими межкомнатными перегородками каркасного типа.

Однако наклонные потолки уменьшают высоту мансарды в сравнении с полноценным нижним этажом. Как следствие уменьшается (опять же в сравнении с нижним этажом) полезная площадь пола и отапливаемый объем помещений. Полезные характеристики мансарды (жилая площадь и объем) определяются конструкцией и углом наклона крыши, а также наличием или отсутствием боковых стен мансардного этажа. Поэтому проектирование мансарды определяется двумя факторами:

формой и углом наклона скатов крыши;
способом крепления стропил – к перекрытию или к фасадной стене мансарды.

Попробуем разобраться, какие варианты есть у домовладельца в зависимости от этих параметров.

1. Каковы требования к мансардному этажу?

Мансарда – это чердачный этаж, потолок которого образован скатами крыши. Стропильная система крыши может опираться на перекрытие либо на невысокие фасадные стены мансардного этажа (так называемые аттиковые, или коленчатые стенки). Для того чтобы помещение считалось мансардным, высота фасадных стен должна быть не более 1,5 м от уровня пола.

Из-за уклона скатов высота потолка мансардного помещения – переменная. Согласно нормам, полезной считают лишь ту площадь, где высота потолка больше или равна 1,9 м. Остальная территория – это так называемые слепые зоны, где человек не может нормально перемещаться. Эти участки обычно используют для установки мебели и удобного обустройства комнаты.

Для возведения мансард можно рекомендовать дома и помещения с такими характеристиками:

ширина коттеджа – от 5 м;
ширина мансардного помещения – от 2,4 м;
высота основной части мансарды – не менее 2,5 м;
угол наклона скатов крыши – 45-60°.

2. Аттиковая стенка и пристенок – в чем разница?

Для проектирования мансарды важно выбрать способ ее обустройства – с сооружением или без установки вертикальных боковых стен, а также с монтажом или без организации горизонтальных потолков. В зависимости от наличия боковых стен и потолков мансарда в вертикальном разрезе может иметь форму прямоугольника, трапеции, треугольника и т. д.

Боковая стена на мансарде может быть образована двумя конструкциями.

Аттиковой стенкой высотой до 1,5 м. Это капитальная фасадная стена, достроенная выше перекрытия нижнего этажа. Она дает возможность увеличить высоту и полезную площадь мансардного этажа за счет того, что поднимает высоту опирания стропил. Крыша в этом случае будет опираться не на перекрытие, а на фасадную аттиковую стенку.
Пристенком, внутренней стенкой (перегородкой) высотой 0,5-1,2 м, отделяющей низкую слепую зону по краям мансарды от эксплуатируемой части мансардного этажа. Стропильная система тут опирается на перекрытие.

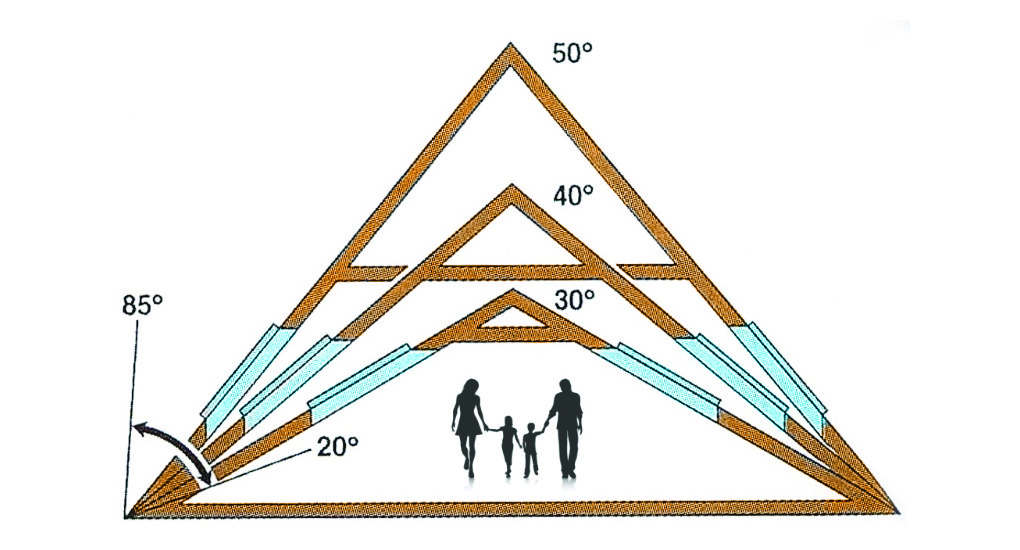

3. Какая форма крыши больше подходит для мансарды?

Аттиковая стенка увеличивает вес и стоимость обустройства мансардного этажа, но позволяет значительно увеличить удобство использования помещения под крышей. Для примера, сравним полезную площадь мансарды при наличии и отсутствии аттиковой стенки и использовании крыши разной формы. Возьмем дом прямоугольного сечения, угол наклона скатов (для двух- и четырехскатной крыши) – 40°, общая площадь проекции этажа – 75 м².

Двускатная крыша. Если помещение не будет иметь аттиковой стенки, полезная площадь мансарды составит лишь 47 % от площади пола. Слепую зону площадью 53 % в этом случае отделяют пристенком или используют для размещения мебели. А вот при возведении аттиковой стенки высотой 1,15 м полезная площадь (где высота потолка выше 1,9 м) составит уже 80 %. Слепая зона, соответственно, уменьшится до 20 %.

Четырехскатная крыша без аттиковой стенки предоставляет еще меньше полезного пространства. В полезную площадь здесь попадет всего 35 %, а в низкую слепую зону – 65 % площади этажа. Возведение аттиковой стенки высотой 1,15 м увеличит полезную площадь почти в 2 раза – до 68 %.
Мансардная крыша обычно не предполагает строительства аттиковых стенок. Такая крыша образуется ломанными скатами и состоит из верхней почти горизонтальной части с наклоном 75° и нижней почти вертикальной части с наклоном 15° (соотношение может быть другим, например 60° и 30°). Стоимость такой крыши выше классической двухскатной конструкции, но и полезная площадь в приведенном примере – 91 %, почти полноценный второй этаж.

Таким образом видно, что двускатные и мансардные крыши имеют преимущество, прежде всего, потому, что позволяют освоить большее количество полезной площади, и к тому же имеют боковые фронтонные стены, где можно установить классические вертикальные окна и соорудить традиционные балконы.

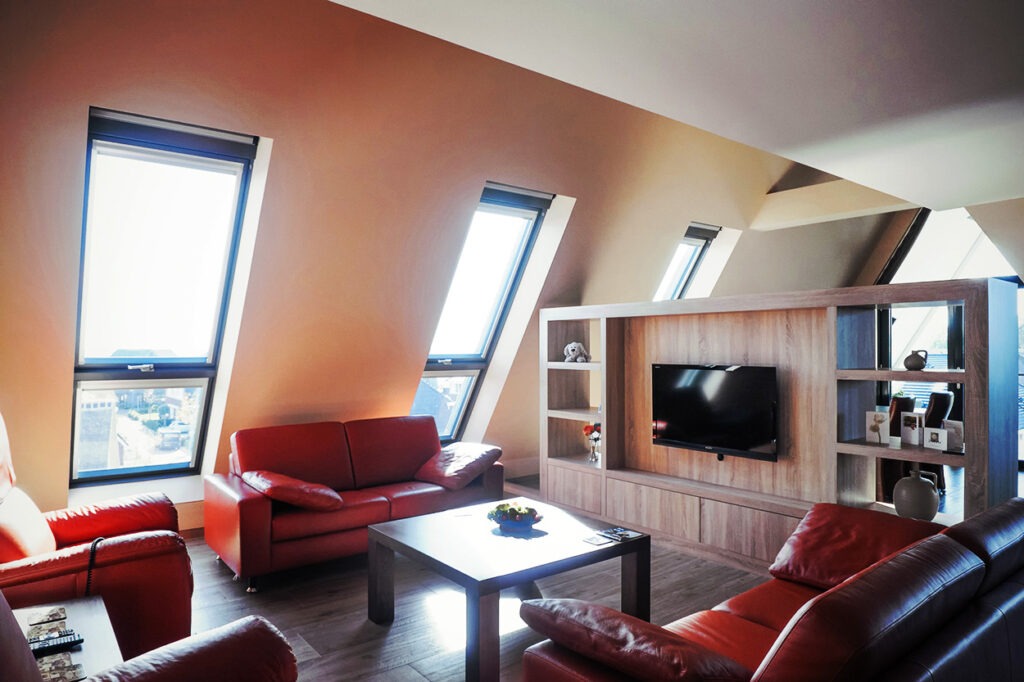

В случае с четырехскатной или сложной ломанной крышей придется использовать только наклонные мансардные окна. Кроме того, технология утепления этих конструкций сложнее из-за большого количества проблемных узлов и примыканий.

4. Нужен ли на мансарде потолок?

Поскольку потолок мансарды образуется скатами крыши, его высота может достигать 4-5 м. Подобная высота получится, если отделать «под конек» крутые скаты с углом наклона, например, 60°.

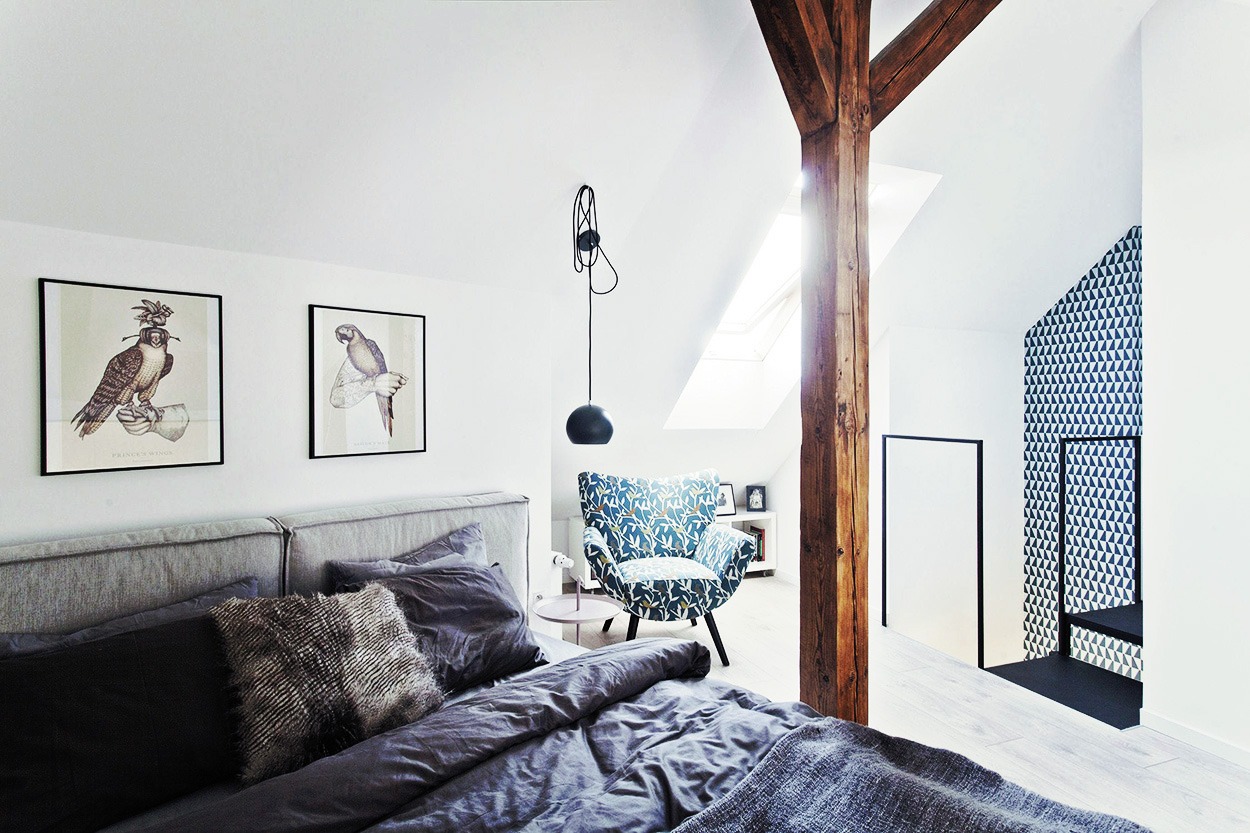

Нужно сказать, что отделка потолка «под конек» – уникальная возможность мансардных этажей, которая придает помещениям особый шарм и уют. В этом случае несущие элементы стропильной системы часто оставляют открытыми и используют в декорировании интерьера.

Однако скаты могут создавать субъективное ощущение дискомфорта и значительно увеличивать отапливаемый объем помещения. Поэтому нередко в мансардах организуют горизонтальный потолок на высоте 2,5 м. Это позволяет улучшить пропорции помещения, а в некоторых случаях – даже организовать небольшой чердак или антресоль над потолком, доступ к которому обеспечивают с помощью чердачной лестницы.

Все вышесказанное дает основания сделать вывод, что наличие или отсутствие потолка на мансарде определяется как субъективными, так и рациональными доводами.
