Расчет и установка водостоков для частных домов

Водосток часто – не только важный функциональный элемент дома, но и его украшение. Цвет и форму труб и желобов нередко подбирают в тон кровельному покрытию или делают акцент на контрасте. И все же эффективность водостоков не зависит от цвета и материала изделий, а определяется подбором элементов и соблюдением правил монтажа.

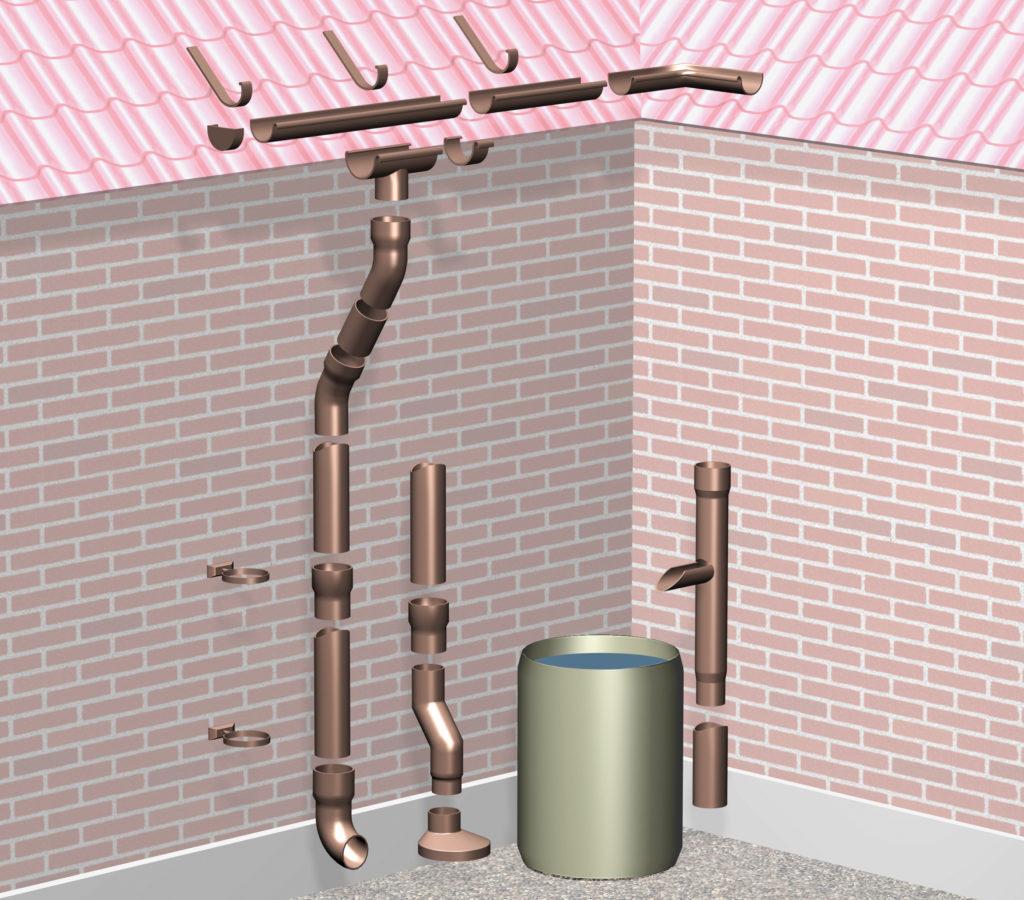

Современные водостоки включают трубы, фитинги, желоба и другие детали, необходимые для крепления навесной конструкции, обеспечивающей отведение осадков с крыши. Желоба водостоков могут быть в разрезе полукруглыми, прямоугольными или трапециевидными, а трубы – прямоугольными или округлыми.

Желоба водостоков монтируют по всему периметру крыши. Это достигается благодаря использованию углов для желобов, которые изготавливают под углами 90°, 120° и 135°. Вода из желобов через воронки направляется в трубы, которые переправляют ее в ливневую систему коттеджа.

Трубы состоят из прямых участков, соединительных тройников и колен, которые помогают обогнуть выступы фасада. В глухом торце желобов устанавливают заглушки. Все детали собирают посредством муфт и переходников с уплотнителями. На нижнем конце труб устанавливают слив для соединения водостока с ливнестоками.

Для крепления труб и желобов к фасаду дома, используют хомуты и кронштейны. Их конструкция универсальна и подходит для всех сооружений. Для защиты от засорения, желоба укрывают сеточкой, а воронки – защитными корзинками.

Читайте также: Выбираем водосточную систему: ПВХ или сталь с полимерным покрытием

Производя расчеты и сравнивая стоимость водостоков, следует брать во внимание стоимость не только желобов и труб, но и других элементов. Именно фитинги и остальные аксессуары зачастую определяют суммарную стоимость водостоков.

Основные параметры водостоков

Размер сечения желобов и труб бывает разным. Условно он определяется площадью ската крыши и общими размерами дома.

• Для маленьких коттеджей с площадью ската крыши ≤ 55 м², а также для крыш беседок и козырьков может быть достаточно желобов Ø 9-12 см и труб Ø 5-7,5 см.
• Стандартным коттеджам с площадью ската крыши от 55 до 95 м² подойдут желоба сечением 12-13,5 см, а трубы Ø 8-10 см.
• Здания больших размеров с площадью ската крыши ≥ 95 м² потребуют установки желобов сечением 13-18 см и труб Ø 10-12,5 см.

Для домов с двухскатными крышами параметры водостоков несложно подобрать самостоятельно. Поэтому производители предлагают для установки разные наборы водостоков с элементами наиболее востребованного сечения (системы 90/50, 110/80, 120/90, 135/100, 150/120 и т.д.).

Детальный просчет водостоков

В случае если форма крыши сложная, лучше подключить для расчета специалиста. Профессионал учтет не только площадь и форму крыши, но и угол наклона скатов, материал кровли, годовое количество осадков, etc. Он определит нужный диаметр желобов и труб, подсчитает количество воронок и оптимально расположит их учетом конструкции крыши и эстетики, не забудет учесть месторасположение дверей и окон на фасадах и многое другое.

Помощь пригодится и при выборе количества и устройства крепежных элементов. Ведь тип хомутов для трубы зависит от толщины фасадного утеплителя. А кронштейнов для желобов нередко заказывают меньше, чем следует, что приводит к провисанию желобов и нарушению работы водостоков в моменты пиковых нагрузок.

Чтобы приблизительно определить, справится ли водосток с предлагаемой нагрузкой, надо рассчитать не только сечение труб и желобов, но и количество воронок и труб, которые нужно установить для отведения воды. Вначале по формуле S=(B + H/2)×L вычисляют площадь крыши. Переменные параметры в формуле обозначают:

• S – эффективная площадь крыши;
• B – длина от карниза до конька крыши;
• H – высота от карниза до конька;
• L – длина ската.

Расчет производится для каждого ската, и легче всего определить эффективную поверхность двускатной крыши. Конечные параметры водостоков (сечение труб и желобов, количество воронок, etc.) определяют по таблицам производителей в зависимости от площади крыши и прогнозируемого количества осадков.

Для примера можно привести условные требования для двускатной крыши. Если длина ската ≤ 10 м, то будет достаточно одной воронки в конце желоба. Если длина желоба ≥ 10 м, понадобится компенсатор и 2 воронки. Расстояние между воронками ≤ 20 м.

Установка водостоков

Тонкости монтажа водостоков зависят от типа и материала труб, элементов крепежа, способа сборки и других особенностей водостоков. Монтаж в любом случае начинают с установки уровня уклона желоба, после чего устанавливают ливнеприемные воронки, которые, как правило, располагают в местах углов дома. К воронкам прикрепляют желоба и сливные трубы.

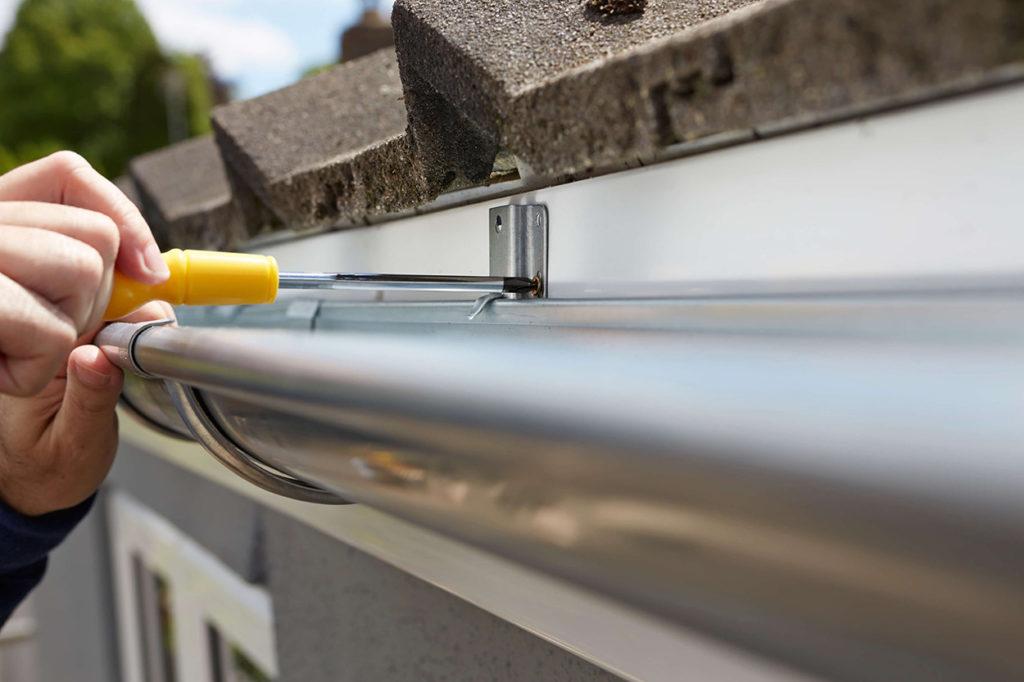

Монтаж кронштейнов. Важнейший этап – установка желобов, которую производят за счет монтажа кронштейнов-держателей. Последние закрепляют на элементах стропильной системы (до укладки кровли) или на лобовой доске. Кронштейны монтируют так, чтобы уклон желоба к воронке составлял 3-5 мм на 1 м погонный, что предотвращает застой жидкости в водостоке.

Оптимальное расстояние между двумя кронштейнами – 60-70 см для металлических и 50-60 см для пластиковых систем. В местах, где случаются регулярные сильные ливни расстояние сокращают до 40 см. Расстояние от кронштейна до воронки, муфты желоба и угла ≤ 10 см.

Чтобы облегчить попадание воды в водосток, монтируют специальный капельник. Его крепят к кровельной доске таким образом, чтобы он заходил в желоб на 1,5 см.

Установка желобов. Чтобы отрезать желоб нужной длины применяют ножовку с мелкими зубцами или ножницы по металлу, но не болгарку. Место среза зачищают наждачкой, а металлический водосток еще и красят. Открытый торец желоба закрывают заглушкой. Расстояние между заглушкой и держателем желоба ≤ 20 см. Стыковку выполняют, используя клей или соединительные элементы.

Край желоба должен находиться на ≥ 3 см ниже плоскости кровли, иначе его оборвет снег. Наружный край желоба должен выступать за свес на 1/2 – 2/3 своей ширины. Тогда жидкость будет направляться в желоб даже при ливне.

Монтаж труб. Трубы закрепляют на стене хомутами, начиная от воронки сверху вниз. Расстояние водосточной трубы от стены должно составлять 4-6 см. Это предохранит стену от попадания воды. Хомуты располагают в местах соединения труб, через каждые 1-1,5 м.

Водосточная труба заканчивается сливом. Между ним и поверхностью земли оставляют 15-20 см.
