Монтаж мансардного окна: проектирование и установка

Когда принято решение об установке мансардных окон, нужно определить и согласовать проект размещения конструкций, а после совершения покупки подходящих изделий – произвести качественный монтаж.

В мансарде обычно обустраивают личную зону, которой нужна хорошее освещение и вентиляция. Эти вопросы можно решить за счет монтажа обычных вертикальных окон во фронтонах, но обычно этого мало, поскольку мансарда освещается неравномерно. Оптимальное решение – использование мансардных окон.

Специфика проектирования мансардных окон

Размер и количество мансардных окон проектируются архитектором в соответствующей документации проекта дома. Чтобы помещение мансарды освещалось правильно, определяют площадь, которую надо осветить, количество, размер, тип открывания окон и высоту их инсталляции.

Освещаемая площадь. Суммарная остекленная поверхность мансардных окон должна быть ≥ 10 % площади пола мансарды, однако для обустройства более комфортного пространства это значение можно увеличить до 12,5-15%.

Количество окон. Этот параметр может варьироваться, к тому же окна с помощью специальных наружных окладов можно объединять в горизонтальные, вертикальные и комбинированные группы. Важно, чтобы спаренные по горизонтали окна имели общую высоту, а объединенные по вертикали – общую ширину.

Размер окон. Выбирая размер мансардного окна, учитывают уклон крыши. Для пологих крыш применяют более высокие окна, для крутых – низкие. Основной определяющий параметр – ширина. Мансардные окна устанавливают между стропильными балками и при покупке окна для готовой крыши, учитывают, что его ширина должна быть на 4-6 см меньше, чем расстояние между стропилами. При необходимости стропила подгоняют в соответствии с размером окон. На стадии строительства расстояние между стропилами можно отрегулировать.

Высота установки. Этот параметр зависит от местоположения ручки, которая может располагаться и вверху, и внизу рамы. При монтаже мансардного окна с ручкой вверху рамы расстояние от пола должно быть порядка 1-1,1 м до нижней части окна и 1,9-2,2 м до верхней. Окна с нижней ручкой устанавливают выше – на высоте 1,2-1,3 м от пола. Точное место монтажа зависит также и от типа кровли.

Открывание. Мансардные окна бывают поворотными (c центрально-поворотной створкой, установленной на уровне 1/2 или 3/4 высоты окна), откидными и поворотно-откидными.

Глубина установки. Чтобы минимизировать теплопотери, в крышах с большим углом наклона, окна утапливают в кровлю на глубину 3-6 см. В этом случае, окно оказывается внутри теплового контура. Однако в крышах с малым углом наклона такой метод неприемлем, ведь на мансардных окнах будет собираться вода и снег. Для этого сделаны системы, позволяющие монтировать окна, выступающие на 10-15 см над кровлей.

Технология установки мансардного окна

Монтаж мансардных окон должна проводить надежная строительная компания с лицензией на данный вид работ. От правильности монтажа зависит надежность, герметичность и энергосберегающие характеристики окон. Примерный алгоритм монтажа состоит из нескольких пунктов.

1. Мансардные окна обычно устанавливают во время строительства, в процессе укладки кровли, которую осуществляют снизу вверх. Дойдя до нижнего края окна, между кровлей и окном оставляют зазор. Для плоских материалов – 5-10 см, для профильных – 10-12 см.

2. Чтобы упростить инсталляцию, створку окна вытаскивают и крепят раму к стропилам с использованием монтажных уголков, которые размещают в углах и по сторонам рамы. Уголки опирают на стропила. При установке следует соотнести линию на боковой стороне рамы с верхней кромкой обрешетки. Монтаж осуществляют на дополнительную монтажную рейку, толщина которой соответствует толщине обрешетки.

3. С использованием уровня и клиньев выставляют нижнюю кромку окна, а уголки нижней части рамы закрепляют на стропилах. Затем устанавливают створку и регулируют положение верхнего края рамы так, чтобы справа и слева были одинаковые зазоры между створкой и коробкой окна. Верхние монтажные уголки закрепляют на стропилах и опять вытаскивают створку.

4. По периметру рамы специальным степлером или гвоздями закрепляют составляющие кровельного пирога – подкровельную изоляцию, паробарьер и утеплитель.

5. Над окном устанавливают дренажный желоб, который поставляется в комплекте с окладом. Желоб крепят под углом к раме, чтобы вода, стекающая по гидроизоляции, уходила в сторону от окна.

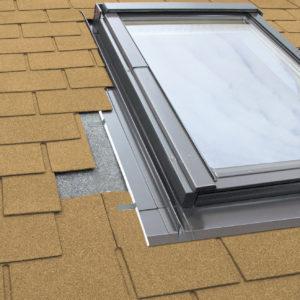

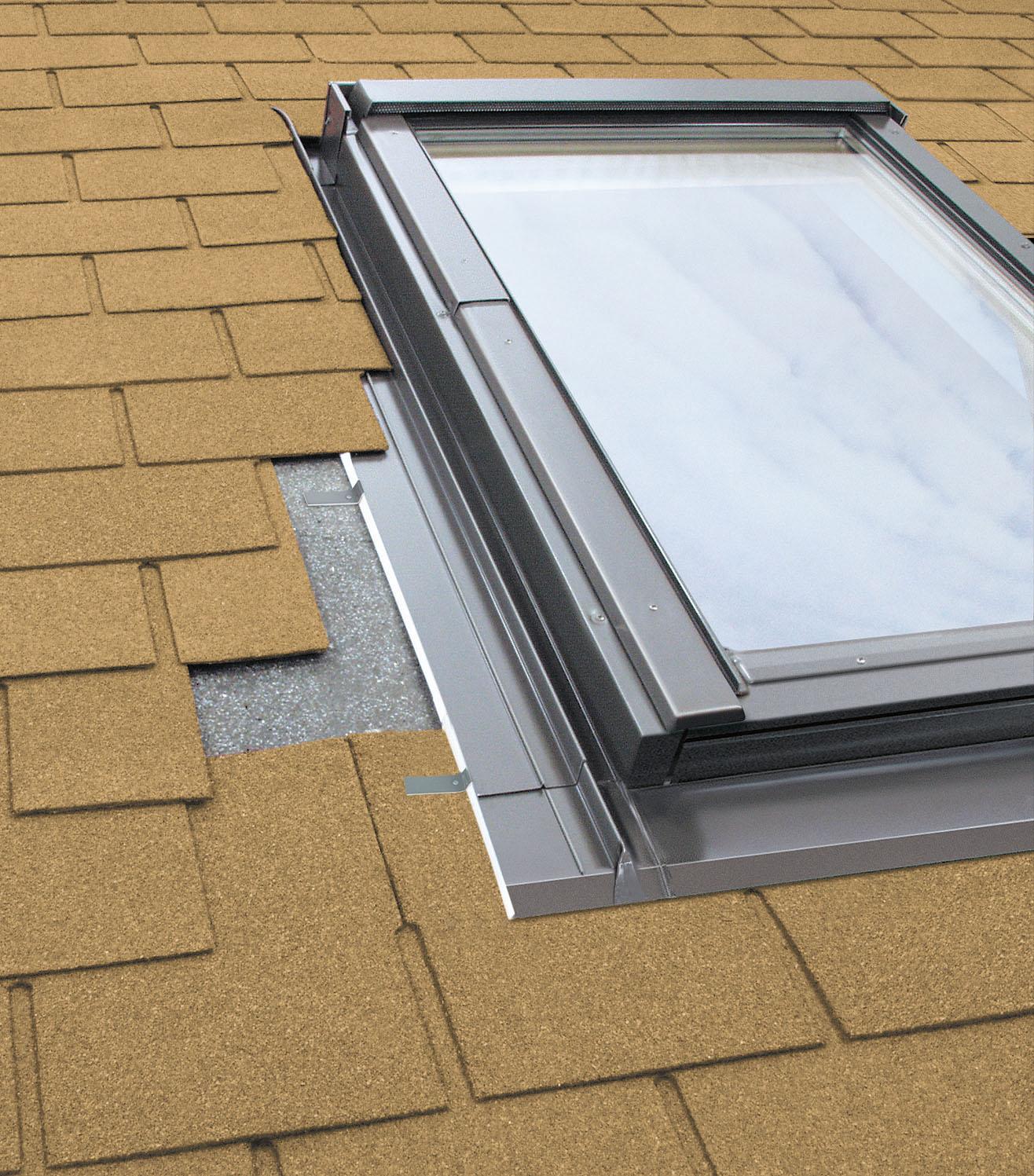

6. Для скрепления мансардного окна с кровлей применяют гидроизоляционные оклады. Нижний край оклада прижимают к окну и фиксируют. Боковые части заводят под выступы на коробке окна и крепят к в местах нахлеста. Верхний край заводят на боковые части и аналогично крепят, заполняя стыки герметиком.

7. Завершают укладку кровельного материала по периметру окна. Для заполнения полостей и фиксации покрытия применяют монтажную пену (для профилированной кровли) или герметик (для плоской кровли).

8. Оконную створку возвращают назад и проводят работы внутри помещения. Утеплитель подводят к оконной коробке и утрамбовывают по контуру. К створке крепят гидро- и пароизоляционные фартуки.

9. Поверх изоляционных материалов монтируют внутренние откосы. Нижний откос под окном должен быть вертикальным, а верхний откос над окном – горизонтальным.
